ВЦН 100 Производительность - 280 м3/ч.

Описание

Вентилятор Вентс ВЦН 100 предназначен для наружного монтажа. Используется в составе вытяжной вентиляции для удаления воздуха температурой до 55°С. Может использоваться для прямого вывода отработанного воздуха.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

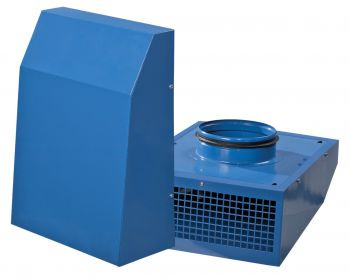

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Вывод воздуха осуществляется вертикально вниз.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор Вентс ВЦН 100 предназначен для монтажа на наружной поверхности стены и подсоединения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через наружные клеммы. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной в паспорте изделия.

Пример монтажа

Рис.1. Вытяжная вентиляция в заведении бара

Рис.2. Вытяжная вентиляция в туалете.

Документация

Паспорт вентилятора

Особенности

Производительность :

280 м.куб/час

Диаметр воздуховода

:

• 100 мм
