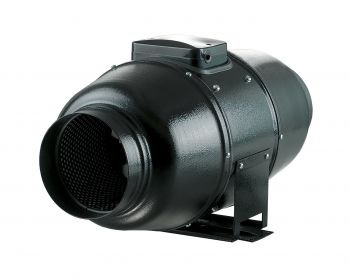

ТТ Сайлент-М 150 Производительность - 555 м3/ч,

Описание

Вентилятор Вентс серии ТТ Сайлент-М 150 с шумоизоляцией корпуса предназначен для использования в системах вентиляции. Производительность этой модели до 555 м³/ч. Установлен двухскоростной однофазный двигатель. Подключается к воздуховодам диаметром 150 мм.

Конструкция

Корпус вентилятора Венст ТТ Сайлент-М 150 изготовлен из конструкционной стали с полимерным покрытием. Внутри в корпусе изготовлена перфорация, которая пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Шумо- и теплоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм. Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот. Внутренний корпус и крыльчатка производятся из высококачественного и прочного пластика.

Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами. Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора, распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума. Корпус вентилятора оснащен внешней герметичной клеммной коробкой для подключения электропитания. Для герметичного соединения с воздуховодами присоединительные патрубки вентилятора снабжены резиновыми уплотнителями.

Двигатель

Применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Подшипники качения обеспечивают длительный срок службы (порядка 40 000 часов беспрерывной работы). Класс защиты двигателя - IP X4.

Регулировка скорости

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя.

Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

Технические характеристики

Габаритные размеры

Размеры	∅D	B	В1	Н	L
мм

Диаграмма аэродинамических характеристик

Пример монтажа вентилятора Вентс ТТ

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Паспорт

Особенности

Производительность :

555 м.куб/час

Диаметр воздуховода

:

• 150 мм
