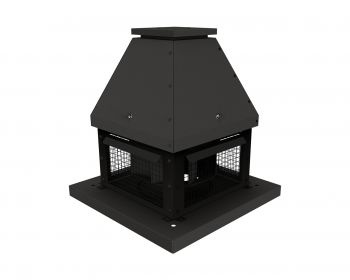

Крышный ВКТ 4Е 250 Производительность - 1000 м3/ч.

Описание

Вентилятор крышный каминный ВКТ 4Е 250 предназначен для удаления горячего дыма из камина, печи, очагов с открытым (полутоткрытым) огнем. Вентиляторы данной серии способны усиливать тягу и удалять продукты горения (дым) с температурой до 200°С в течении 5 часов, или 400°С в течении 2 часов.

Корпус

Корпус выполнен из оцинкованной стали, которая покрыта полимером, что эффективно обеспечивает устойчивость к атмосферным осадкам. Также на корпусе установлена защитная решетка для предотвращения попадания посторонних предметов внутрь вентилятора извне.

Двигатель вентилятора

В вентиляторе установлен однофазный асинхронный двигатель. Шарикоподшипники обеспечивают долговременную и бесперебойную работу, не требуют особого внимания и ухода.

Двигатель имеют встроенную тепловую защиту и вынесен из потока перемещаемого воздуха. Он изолирован от потока воздуха с выской температурой. Отсек, где находится двигатель, снабжен дополнительными вентиляционными отверстиями, через которые осуществляется постоянная циркуляция воздуха. Таким образом происходит постоянный отвод тепла от двигателя каминного вентилятора. Рабочее колесо сконструировано с лопатками, который загнуты назад, что позволяет минимизировать налипание сажи и копоти, также такую крыльчатку легче чистить.

Управление

Вентилятор можно подключают в сеть через трансформаторный или тиристорный регулятор скорости, что позволяет регулировать тягу и использовать камин с максимальной эффективностью. (Регуляторы скорости в поставку не входят - приобретаются отдельно)

ВНИМАНИЕ!

При температуре перемещаемого воздуха 400°С, вентиляторы должны работать на максимальных оборотах, без применения регулятора скорости.

Монтаж

При монтаже ВКТ 4Е 250 не стоит забывать, что к вентилятору обязательно необходимо оставлять доступ для обслуживания. Сам вентилятор монтируется на дымоходе на крыше.

Определение температуры дымовых газов

Не стоит забывать, что эксплуатационные характеристики данного вентилятора следующие:

Вентиляторы способны усиливать тягу и удалять продукты горения (дым) с температурой до 200°С в течении 5 часов, или 400°С в течении 2 часов.

Для определения температуры дымовых газов необходимо разместить лучинку из дерева в дымовой трубе на уровне, где будет установлен вентилятор и оставить ее там в течении получаса (30 минут). После этого, вынув лучинку, по ее внешнему виду можно определить температуру дымовых газов, воспользовавшись данной таблицой

Технические характеристики

Габаритные размеры

Паспорт

Особенности

Производительность :

1000 м.куб/час

Диаметр воздуховода

:

• 250 мм
